和安全相關的信號是怎樣在SimaticS7 的fail-safe輸出模塊和G120 / G120C 的fail-safe輸入之間相互交換的？
答案:
G120 / G120C（裝有CU240E-2, CU240E-2 DP, CU240E-2 F, CU240E-2 DP-F; FW 4.4的控制單元） 會在輸入端子對測試脈沖濾波（請參照《安全集成功能手冊3.2.2》、《SINAMICS G120 and G120C 功能手冊 1/2011》FW 4.4, A5E03052391A AB）
S7-300模塊的F- DO 10 x DC 24V/2A (6ES7326-2BF01-0AB0)是PP開關，可以直接同變頻器的fail-safe 信號輸入相連。信號濾波應在G120 / G120C激活。
（請參照《安全集成功能手冊3.2.2》、《SINAMICS G120 和 G120C 功能手冊 1/2011》FW 4.4, A5E03052391A AB）
變頻器和SM326 IO模塊在同一個控制柜中的相互連接
3. ET200S 4 F-DO (6ES7138-4FB03-0AB0)模塊和300系列（6ES7326-2BF41-0AB0）的八道326 F- DO輸入模塊都是PM開關，不能夠同變頻器直接相連，因?yàn)闀霈F(xiàn)回讀故障。這就是為什么這里必須使用繼電器接口。對于ET200S來說，可以通過F-RO模塊（(6ES7138-4FR00-0AA0）實現此功能。
變頻器和IO模塊在一個控制柜中的相互連接
答案:
G120 / G120C（裝有CU240E-2, CU240E-2 DP, CU240E-2 F, CU240E-2 DP-F; FW 4.4的控制單元） 會在輸入端子對測試脈沖濾波（請參照《安全集成功能手冊3.2.2》、《SINAMICS G120 and G120C 功能手冊 1/2011》FW 4.4, A5E03052391A AB）
S7-300模塊的F- DO 10 x DC 24V/2A (6ES7326-2BF01-0AB0)是PP開關，可以直接同變頻器的fail-safe 信號輸入相連。信號濾波應在G120 / G120C激活。
（請參照《安全集成功能手冊3.2.2》、《SINAMICS G120 和 G120C 功能手冊 1/2011》FW 4.4, A5E03052391A AB）

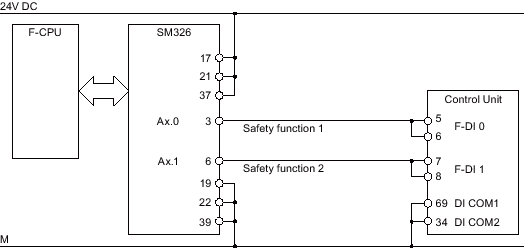

變頻器和SM326 IO模塊在同一個控制柜中的相互連接
3. ET200S 4 F-DO (6ES7138-4FB03-0AB0)模塊和300系列（6ES7326-2BF41-0AB0）的八道326 F- DO輸入模塊都是PM開關，不能夠同變頻器直接相連，因?yàn)闀霈F(xiàn)回讀故障。這就是為什么這里必須使用繼電器接口。對于ET200S來說，可以通過F-RO模塊（(6ES7138-4FR00-0AA0）實現此功能。

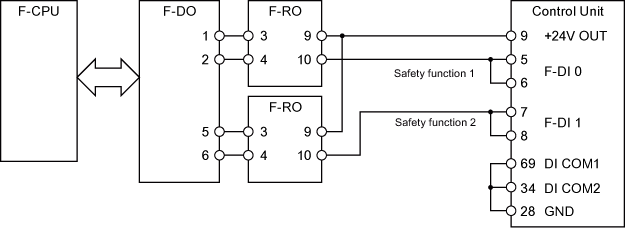

變頻器和IO模塊在一個控制柜中的相互連接
