關于S7-200 SMART系列PLC的硬件介紹
S7-200 SMART是西門子公司開發的一款小型PLC。其系列PLC的CPU模塊共有9個型號，標準型6個、經濟型3個。標準型有20點、40點、60點三類，每類分為繼電器輸出和晶體管輸出兩種。經濟型也有三種點數但是只有繼電器輸出形式。
目前西門子官方給出的訂貨信息只有標準型5種型號、經濟型1種型號。
分別為：
CPU CR40--經濟型40點--繼電器輸出
CPU SR20--標準型20點--繼電器輸出
CPU SR40--標準型40點--繼電器輸出
CPU SR60--標準型60點--繼電器輸出
CPU ST40--標準型40點--晶體管輸出
CPU ST60--標準型60點--晶體管輸出
其中標準型的是可以擴展模塊的，經濟型是不可以擴展的。這點需要注意，在選型時如果本體點數不夠不可選經濟型。
CPU，集成以太網接口，可用于下載程序，使下載程序更加方便。普通網線即可，節省了買編程線的費用。注意：CPU上的RS-485接口不能用于下載程序。
S7-200 SMART所有模塊的輸入輸出端子均可拆卸，這個比S7-200方便了很多。
CPU本身可擴展信號板，這個是S7-200上沒有的功能。可用擴展板以后再講。
所有CPU均帶有一個RS-485串口，可用于自由口通信、USS通信、Modbus通信。
通用Micro SD卡，支持程序下載和PLC硬件更新。
所謂Micro SD卡即手機里常用的存儲卡，并且Micro SD卡不是西門子專用的，市場上的所有Micro SD卡都可。這樣就極大的方便了調試，需要更改程序時只需要把程序下載到卡里，郵寄到廠家更換掉原來的卡即可。
工作方式
CPU前面板有三盞指示燈用于顯示當前的工作模式，以及兩個以太網通信指示燈，用于指示通信狀態。
CPU處于停止模式時，不執行用戶程序。在下載和上載程序時都應將CPU至于停止模式。注意：S7-200 SMART取消了面板上的停止/運行開關，CPU的運行模式只能在程序中設定。

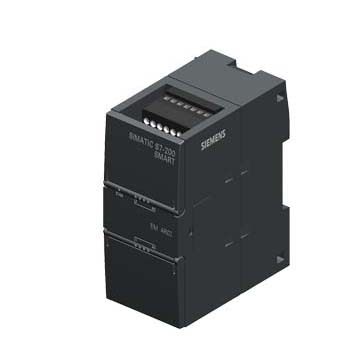

關于西門子S7-200 SMART系列PLC的硬件介紹，6ES7288-3AR02-0AA0 S7-200 SMART 模擬輸入 SM AR02 RTD， 2x AI RTD 模塊。
