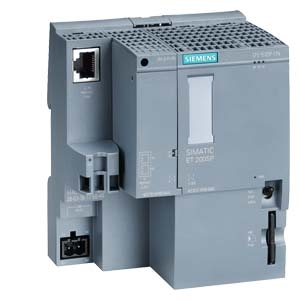

1.用戶程序運行在CPU模塊中，CPU模塊內沒有程序裝載存儲器，程序存儲在專用的存儲卡中里，概念同S7-300。存儲卡需要單獨訂貨。CPU目前有三種型號：

 • CPU 1511-1 PN

 • CPU 1513-2 PN

 • CPU 1516-3 PN/DP

 三個CPU型號從上至下性能由低到高排列，區別于指令執行速度，各種地址空間尺寸，內存大小，集成通訊口種類個數等等方面，具體請參考對應的CPU手冊。

 2.對于PLC系統，用戶程序處理的是輸入/輸出(I/O)信號直接的邏輯關系。那么往往系統需配置I/O模塊，S7-1500的CPU模塊自身沒有集成I/O，I/O信號輸入通過拓展I/O模塊進行輸入輸出。常見I/O信號有，

• 數字量輸入(DI)：也就是開關量(還有稱作離散量)信號輸入

• 數字量輸出(DQ)：開關量信號輸出

• 模擬量輸入(AI)：連續量輸入，如電壓-10V ～ +10V, 4 ～ 20mA等

• 模擬量輸出(AQ)：連續量輸出

• 還有脈沖輸入(PI)， 脈沖輸出(PQ)等

3.S7-1500的數字量輸入模塊

• DI 32x24VDC HF

• DI 16x24VDC HF

• DI 16x230VAC BA

• DI 16x24VDC SRC BA

• …

型號簡介：

DI： Digital input，數字量輸入

32x24VDC：共32個輸入通道 (點) ，電壓規格為直流24V

16x230VDC：共16個輸入通道 (點) ，電壓規格為交流230V

BA：Basic，基本型

HF：High feature, 高性能型

SRC： Source Input， 源型輸入 ，未標識為漏型。
